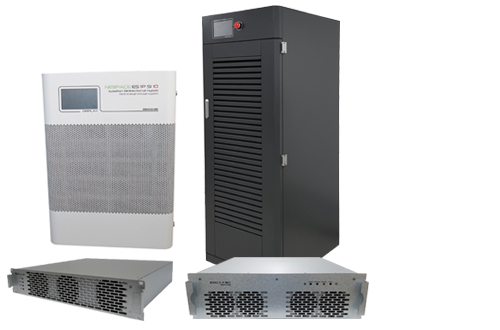

EESS향 PCM/PCS Overview
![](../../../wp-content/uploads/2017/img_eess.jpg)
※ PCM: Power Conversion Module
전기에너지저장시스템(Electrical Energy Storage System)은 신재생에너지와 스마트그리드 환경 및 산업에 핵심 인프라 기술이다.
EESS는 유효 잉여 전력을 저장하여 필요한 시기와 장소에서 효율적으로 사용하는 것을 목적하는 에너지 저장 기술이며, 대전력 응용으로는 대규모 발전 설비 및 각종 송배전 설비의 보조 시스템으로, 중소전력 응용으로는 산업현장 및 IT 빌딩, 수용가 비상전력 대응 및 효율적 에너지 사용에 활용된다.
또한 각종 태양광, 풍력, 조력 등의 발전 설비의 전력 품질 향상에 기여할 수 있고, 분산 전력 시스템으로도 다양하게 활용 될 수 있다.
동아일렉콤에서는 종래의 통신용, 의료용 고밀도 모듈화 기술을 기반으로 단상, 삼상 양방향 EESS용 PCS(Power Conversion System) 및 PCM(Power Conversion Module)을 개발하고 있으며, 단상 PCM은 수 kW의 단위 모듈을 병렬 운전 할 수 있는 기술로 개발 되었다. 또한 삼상 PCM은 수십 kW 단위 모듈을 병렬 구조로 설치 운영할 수 있도록 개발되어 다양한 설치환경에 유연하게 관리 및 증설이 용이한 기술적 특징이 있다.
동아일렉콤에서는 EESS 응용 산업의 확장, 다양화에 맞추어 중, 소용량 제품을 기반으로 산업현장 및 분산전원 환경에 대응하고 있으며 점증적인 제품 라인업을 확대를 진행하고 있다.
Single Phase PCM/PCS for EESS

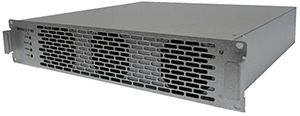

NESPACE ES 1P-MI5
- Bidirectional AC/DC PCM
- Modular design
- Redundant synchronization bus
- Galvanic isolation
- Excellent sinusoidal output
- DSP control
- LED alarm indicated
![](../../../wp-content/uploads/2017/NESPACE ES 1P-MI5.jpg)

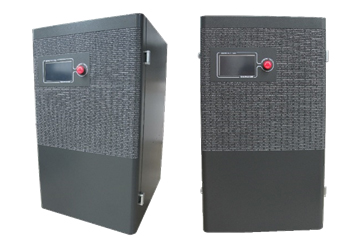

NESPACE ES 1P-SI30
- Bidirectional AC/DC PCS
- Modular design
- Redundant synchronization bus
- Galvanic isolation
- Excellent sinusoidal output
- DSP control
- Touch LCD display
![](../../../wp-content/uploads/2017/NESPACE ES 1P-SI30.jpg)
Application | AC voltage | DC voltage | Power | Feature | Model |
---|---|---|---|---|---|
1Ø EESS | 220VAC | 84~118VDC | 5kW | Bidirectional Isolation Power module | NESPACE ES 1P-MI5 |
1Ø EESS | 220VAC | 84~118VDC | 5kW~30kW | Bidirectional Isolation Modular rack LCD display | NESPACE ES 1P-MI30 |
Three Phase PCM/PCS for EESS
NESPACE ES 3P-MN17
- Bidirectional AC/DC PCM
- Modular design
- Excellent sinusoidal output
- Free charge
- DSP control
- LED alarm indicated
![](../../../wp-content/uploads/2017/NESPACE ES 3P-MN17.jpg)
NESPACE ES 3P-SN50
- Bidirectional AC/DC PCS
- Transformer-less type
- Max. 3 modular parallel design
- Excellent sinusoidal output
- DSP control
- Touch LCD display
![](../../../wp-content/uploads/2017/NESPACE ES 3P-SN50.jpg)
NESPACE ES 3P-SN100
- Bidirectional AC/DC PCM
- Modular design
- Excellent sinusoidal output
- Free charge
- DSP control
- LED alarm indicated
![](../../../wp-content/uploads/2017/NESPACE ES 3P-SN100.jpg)
Application | AC voltage | DC voltage | Power | Feature | Model |
---|---|---|---|---|---|
3Ø EESS | 380VAC | 420~560VDC | 17kW | Bidirectional Power module | NESPACE ES 3P-MN17 |
3Ø EESS | 380VAC | 420~560VDC | 50kW | Bidirectional Modular rack LCD display | NESPACE ES 3P-SN50 |
3Ø EESS | 380VAC | 420~560VDC | 100kW | Bidirectional Module rack LCD display | NESPACE ES 3P-SN100 |
Solar MPPT PCM/PCS for PV charger
NESPACE PC 48/2K
- PV battery charger module
- Redundant synchronization bus
- Galvanic isolation
- MPPT control
- DSP control
- LED alarm indicated
![](../../../wp-content/uploads/2017/NESPACE PC 48 2K.jpg)

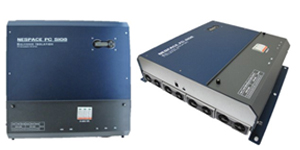

NESPACE PC SI04, SI08
- PV battery charger module
- Redundant synchronization bus
- Galvanic isolation
- MPPT control
- DSP control
- LED alarm indicated
![](../../../wp-content/uploads/2017/NESPACE PC-SI04,SI08.jpg)
Application | Solar voltage | Output voltage | Power | Feature | Model |
---|---|---|---|---|---|
Telecom PV charger | 210~270VDC | 48VDC | 2.1kW | Isolation PV charger module | NESPACE PC 48/2K |
Telecom PV charger | 210~270VDC | 48VDC | 4kW, 8kW | Isolation PV charger | NESPACE PC SI04, SI08 |
